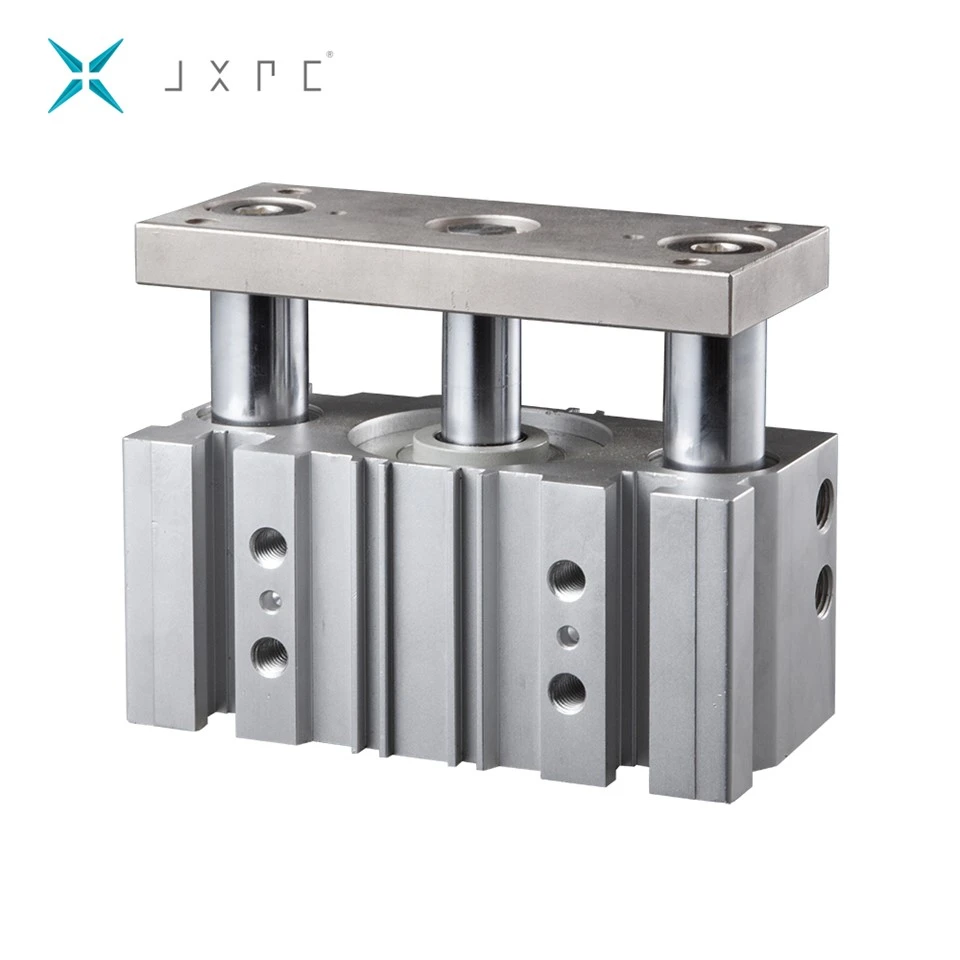

নিংবো নিউ জিয়াক্সিং স্বয়ংক্রিয় শিল্প কোং, লিমিটেড চীনে তিনটি শ্যাফ্ট গাইড সিলিন্ডারের অন্যতম নির্ভরযোগ্য নির্মাতা এবং সরবরাহকারী, এছাড়াও কাস্টমাইজড পরিষেবা সমর্থন করে। এখানে স্টকে থাকা পাইকারি বাল্ক তিন শ্যাফ্ট গাইড সিলিন্ডারে স্বাগতম এবং আমাদের কারখানা থেকে উদ্ধৃতি পান। মানসম্পন্ন পণ্য এবং যুক্তিসঙ্গত দাম পাওয়া যায়।
জেজি সিরিজটি উপাদান হ্যান্ডলিং, উত্তোলন এবং থামাতে পাওয়া উচ্চ সাইড লোড অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। সিলিন্ডারটি গাইড বডির অংশ হিসেবে সিলিন্ডার বডিকে অন্তর্ভুক্ত করে একটি অতি-কমপ্যাক্ট ডিজাইন ব্যবহার করে। স্ট্রোকের দৈর্ঘ্য বাড়ার সাথে সাথে ভারবহন দৈর্ঘ্যও বৃদ্ধি পায়, এইভাবে সিলিন্ডারের লোড বহন ক্ষমতা বৃদ্ধি পায়।
JG গাইড সিলিন্ডার হল একটি তিন-অক্ষ নির্দেশিকা সিলিন্ডার যা উচ্চ-নির্ভুলতা এবং উচ্চ-স্থায়িত্ব রৈখিক গতির জন্য ডিজাইন করা হয়েছে। অনন্য তিন-অক্ষ নির্দেশিকা কাঠামো এবং পার্শ্বীয় লোড প্রতিরোধের মাধ্যমে, এটি জটিল বল পরিস্থিতির জন্য উপযুক্ত এবং বহু-দিকনির্দেশক ইনস্টলেশন (উল্লম্ব, অনুভূমিক, কাত) সমর্থন করে।
1. কাজের নীতি
সংকুচিত বায়ু পিস্টন রডটিকে রৈখিকভাবে প্রসারিত করতে এবং প্রত্যাহার করতে এয়ার ইনলেটের মাধ্যমে পিস্টনকে ধাক্কা দেয়। তিনটি গাইড শ্যাফ্ট পিস্টন রডের স্থিতিশীল অপারেশন নিশ্চিত করতে এবং অফসেট এবং কম্পন কমাতে সিঙ্ক্রোনাসভাবে চলে।
2. মূল বৈশিষ্ট্য
· তিন-অক্ষ নির্দেশিকা কাঠামো
তিনটি সমান্তরাল গাইড শ্যাফ্ট স্থায়িত্ব উন্নত করে এবং উচ্চ-নির্ভুল অবস্থানের জন্য উপযুক্ত।
· অ্যান্টি-পার্শ্বিক লোড
পার্শ্বীয় শক্তি সহ্য করতে পারে এবং পরিষেবা জীবন প্রসারিত করতে পারে।
· বহু-দিকনির্দেশক ইনস্টলেশন
যেকোনো কোণে ইনস্টলেশন সমর্থন করে (উল্লম্ব/অনুভূমিক/কাত)।
· লাইটওয়েট ডিজাইন
অ্যালুমিনিয়াম খাদ, হালকা ওজন এবং জারা প্রতিরোধের তৈরি।
3.প্রযুক্তিগত পরামিতি
|
বোরের আকার (মিমি) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
নিশ্চিত চাপ (বার) |
15.3 |
||||||||||
|
কাজের চাপ (বার) |
1.2-10.2 |
||||||||||
|
কাজের তাপমাত্রা (ডিগ্রী) |
-10...60 ডিগ্রি |
||||||||||
|
পিস্টন গতি (মিমি/সেকেন্ড) |
50-500 |
50-400 |
|||||||||
|
কুশন |
রাবার কুশন |
||||||||||
|
স্ট্রোক সহনশীলতা |
+1.50 |
||||||||||
|
ভারবহন |
স্লাইড বিয়ারিং/বল গাইড বিয়ারিং |
||||||||||
|
নন-ঘূর্ণায়মান নির্ভুলতা |
স্লাইড বিয়ারিং/ বল গাইড ভারবহন |
±0.08 ডিগ্রী |
±0.07 ডিগ্রী |
±0.06 ডিগ্রী |
±0.05 ডিগ্রী |
±0.04 ডিগ্রী |
|||||
|
স্লাইড ভারবহন |
±0.10 ডিগ্রী |
±0.09 ডিগ্রী |
±0.08 ডিগ্রী |
±0.06 ডিগ্রী |
±0.05 ডিগ্রী |
||||||
|
পোর্ট সাইজ |
M5x0.8 |
G1/8 |
G1/4 |
G3/8 |
|||||||
· জেজিএম হল একটি কমপ্যাক্ট বডি অ্যাকচুয়েটর যা অভ্যন্তরীণ গাইড শ্যাফ্টের সাথে একত্রিত হয় যাতে অ্যাকচুয়েটরের রড এবং সীলের নড়াচড়া থেকে লোড বিয়ারিংকে আলাদা করা হয়। কার্বন স্টিল অ্যালয় স্লাইড বিয়ারিং পার্শ্বীয় স্থিতিশীলতা প্রদান করে যা এটিকে পার্শ্ব লোডের প্রভাব থেকে রক্ষা করে, অ্যাপ্লিকেশন বন্ধ করার জন্য উপযুক্ত।
· জেজিএল হল একটি কমপ্যাক্ট বডি অ্যাকচুয়েটর যা অভ্যন্তরীণ গাইড শ্যাফ্টের সাথে একত্রিত হয় যাতে অ্যাকচুয়েটরের রড এবং সীলের নড়াচড়া থেকে লোড বিয়ারিংকে বিচ্ছিন্ন করা হয়। উচ্চ নির্ভুলতা বল বুশিং মসৃণ অপারেশনের জন্য অনুমতি দেয় যা স্থিতিশীল ভ্রমণ প্রতিরোধের নিশ্চিত করে, ঠেলাঠেলি এবং উত্তোলন অ্যাপ্লিকেশনের জন্য উপযুক্ত। অ্যাপ্লিকেশন
3. অ্যাপ্লিকেশন সুবিধা
· উচ্চ দৃঢ়তা: তিন-অক্ষ নির্দেশিকা কম্পন কমায় এবং বারবার অবস্থান নির্ভুলতা উন্নত করে।
· দীর্ঘ জীবন: অ্যান্টি-পার্শ্বিক লোড ডিজাইন পরিধান হ্রাস করে।
· স্থান সংরক্ষণ: কমপ্যাক্ট কাঠামো ছোট ইনস্টলেশন পরিবেশের জন্য উপযুক্ত।
4. সাধারণ প্রয়োগের পরিস্থিতি
· অটোমেশন সরঞ্জাম: রোবট হাত দখল, সমাবেশ লাইন অবস্থান.
হ্যান্ডলিং সিস্টেম: উপাদান ঠেলাঠেলি, প্ল্যাটফর্ম উত্তোলন.
· মেশিন টুল প্রসেসিং: ফিক্সচার ফিক্সিং, টুল অ্যাডভান্স এবং রিট্রিট।
· প্যাকেজিং যন্ত্রপাতি: পণ্য বাছাই, sealing কর্ম.
5. ইনস্টলেশন নির্দেশাবলী
· ইনস্টলেশনের দিক নির্বাচন করুন: প্রয়োজন অনুযায়ী সিলিন্ডার ঠিক করুন (নিশ্চিত করুন যে লোডের দিকটি সিলিন্ডারের অক্ষের সাথে সামঞ্জস্যপূর্ণ)।
· গ্যাস লাইন সংযুক্ত করুন: নির্দিষ্ট ইন্টারফেস ব্যবহার করুন (M5/G1/8/G1/4) এবং গ্যাসের উৎসের সাথে সংযোগ করার আগে অমেধ্য ফিল্টার করুন।
বেস ঠিক করুন: কম্পন এবং ঢিলা এড়াতে স্ক্রু গর্ত দিয়ে লক করুন।
· কেন্দ্রীকরণ সামঞ্জস্য করুন: ইনস্টলেশনের পরে ম্যানুয়ালি স্ট্রোক পরীক্ষা করুন যাতে কোনও উদ্ভট ঘর্ষণ নেই।
6. ব্যবহারের জন্য সতর্কতা
· চাপ নিয়ন্ত্রণ: 10 বার অতিক্রম করা কঠোরভাবে নিষিদ্ধ। এটি একটি চাপ নিয়ন্ত্রণ ভালভ ইনস্টল করার সুপারিশ করা হয়.
· গতি সামঞ্জস্য: প্রভাব এড়াতে থ্রোটল ভালভের মাধ্যমে গতি নিয়ন্ত্রণ করুন।
· তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ: নির্দিষ্ট লুব্রিকেন্ট নিয়মিত যোগ করুন।
· পরিবেশগত প্রয়োজনীয়তা: ধুলো, উচ্চ তাপমাত্রা এবং ক্ষয়কারী গ্যাস এড়িয়ে চলুন।
7. রক্ষণাবেক্ষণ এবং মেরামত
· নিয়মিত পরিদর্শন: প্রতি মাসে সিল রিং এবং গাইড শ্যাফ্টের পরিধান পরীক্ষা করুন।
· পরা অংশগুলি প্রতিস্থাপন করুন: সিল রিং/গাইড বিয়ারিং এর জীবনকাল সীমিত এবং সময়মতো প্রতিস্থাপন করা প্রয়োজন।
· পরিষ্কার এবং রক্ষণাবেক্ষণ: অমেধ্য থেকে স্ক্র্যাচ রোধ করতে পিস্টন রডের পৃষ্ঠটি অ{0}}বোনা কাপড় দিয়ে পরিষ্কার করুন।
